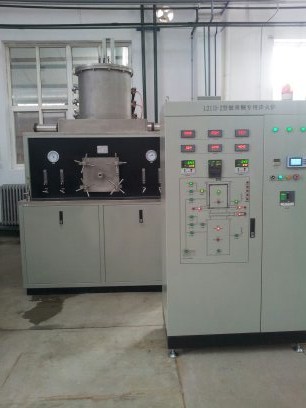

鈦合金水淬爐
來源： | 發布時間：2016-09-01 |
一、設備名稱、規格、型號及系統概述
1、設備名稱：立式淬火爐
2、型號、規格：L1212I-2
3、設備用途：主要用于氣氛保護光亮淬火處理（主要用于鈹青銅淬火、鈦合金淬火等）。
二、設備配置及技術參數：
1、工位： 立式雙室單位
2、處理模式： 連續周期爐
3、加熱方式： 內加熱（三區）
4、最高使用溫度： 1300℃
5、控制精度： ±1℃
6、顯示精度： ±1℃
7、升溫速率： 0～30℃/min
8、真空度： 15Pa
9、內腔有效容積： φ250×300mm
10、爐膛加熱區尺寸： φ300×400mm
11、設備外形尺寸： 長1750 mm×寬1700mm×高2650mm
12、水槽容積： 0.7m3
13、淬火后水溫： ≦60℃
14、最大裝爐量： 25Kg
15、控制方式： 手動
16、淬火轉移時間： 4秒
17、溫度均勻性： ±5℃(1000℃保溫后測量)
18、控溫點數： 3點
19、加熱功率： 50KW（三組）
20、電源： 380V(三相五線制)、60KW
21、氣體： （1）氫氣： 壓力：0.002～0.01MPa
（2）氮氣： 壓力：0.015～0.05MPa
22、冷卻水： 壓力：0.2～0.4MPa
23、降溫速度： 1300- 100℃之間1h。
24、升、降溫時間及燒結時間由程序控制。
二、設備主要結構：
本淬火爐主要由加熱室、淬火室兩體組成。加熱室又由爐體、加熱系統、真空系統、氣體保護系統、冷卻系統、及電氣控制系統等組成。淬火室由室體、爐門系統、真空系統、升降系統、測量顯示及充排水等組成。加熱室與淬火室由閘板閥及隔熱屏隔開。本設備設計結構工作環境非常潔凈，設備本身無揮發和污染物及對身體有害的物體。
